薄膜纵向拉伸实验线

薄膜纵向拉伸实验线
设备名称 薄膜纵向拉伸实验线
型号 定制
制造商 金纬机械
主要功能 薄膜单向拉伸实验
设备概要 /
技术参数 1.主要配置及参数
1.1成品宽度：1400mm~1600mm；
1.2成品厚度：拉伸前厚度0.1~0.25mm，拉伸后0.03~0.08mm；
1.3设计速度：拉伸前15~150米/分钟；拉伸后35~200米/分钟；
1.4拉伸倍率：1~10倍；
1.5辊筒有效宽度：1900mm；
1.6卷取最大直径：800mm
2.设备配置：
2.1双工位翻转式放卷装置  1套
▲2.1.1 结构形式,双工位翻转结构，整体独立式
▲2.1.2 放卷轴规格，3英寸铝质气胀轴
2.2MDO拉伸机组   1套
▲2.2.1 预热辊组：辊筒规格φ400×1900mm，数量8根，速度控制：伺服电机+控制器，电机规格：7.5kw×7，11kw×1
▲2.2.2 拉伸辊组：辊筒规格φ200×1900mm，数量6根，有上下调节功能，速度控制：伺服电机+控制器，电机规格：11kw×6，辅助远红外加热系统1套
▲2.2.3冷却定型辊：辊筒规格φ400×1900mm，数量6根（4 根定型，2根冷却，预留两根位置），速度控制：伺服电机+控制器，电机规格：11kw×6
▲2.2.4压辊：辊筒规格φ150×1900mm，辊筒材料为铁芯，表面包覆液体硅胶
▲2.2.5过渡导辊：辊筒规格φ100×1900mm，辊筒材料为铝合金材质，表面抛光阳极硬化处理，通轴结构
▲2.2.6辅助穿膜：穿膜方式，链条、链盘辅助穿膜，确保链条在同一水平线；电动驱动，速度可调
▲2.2.7张力控制：控制方式，主动张力控制；张力辊规格是φ120×1900mm，动平衡处理；带张力传感器
2.3MDO辊温控制器
▲2.3.1 辊筒油温度控制系统:冷却介质，导热油；温控范围，室温-250℃；温控回路，18回路系统；加热功率，18x24kw;列管式结构冷热交换器，耐高温循环油泵
2.4边料收卷机：1套，切边、在线废边收卷
2.5牵引装置： 1套，主动牵引钢辊规格φ210×1800mm，橡胶压辊规格φ150×1800mm，
2.6静电消除系统：1套，消除膜片生产过程中产生的静电
2.7自动收卷机：1套
▲2.7.1收卷部分：双工位翻转式自动收卷方式，收卷轴规格，3英寸铝质气胀轴，电机功率7.5kw,采用张力传感器测量收卷张力，与收卷专用伺服控制器形成闭环，控制收卷张力
▲2.7.2辅助牵引装置：主动牵引钢辊规格φ210×1700mm，橡胶压辊规格φ150×1700mm
▲2.7.3自动切段装置：齿刀或无杆气缸切断，带计米器
▲2.7.4翻转装置：减速电机驱动，电机功率4kw;刹车定位装置2套，用于保证定位
▲2.7.5浮动辊装置：采用间隙收卷方式，间隙自动调整，浮动橡胶辊规格φ150×1700mm，表面开螺旋槽
2.8电气控制系统  1套
▲2.8.1立式电控柜，操作系统为PLC系统，19吋高清工业电脑屏
3.公用工程需求：
3.1电力562.5KW；3*380V
3.2循环水量：50-60m³/h
3.3气压流量：0.9m³/h
4.配套运行3个月所需要的油品。（包含设备初装全部油品）
联系方式 吕涛 17786282864

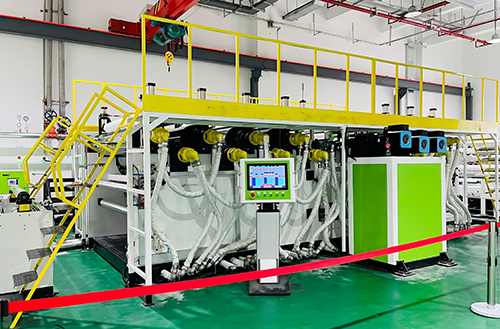

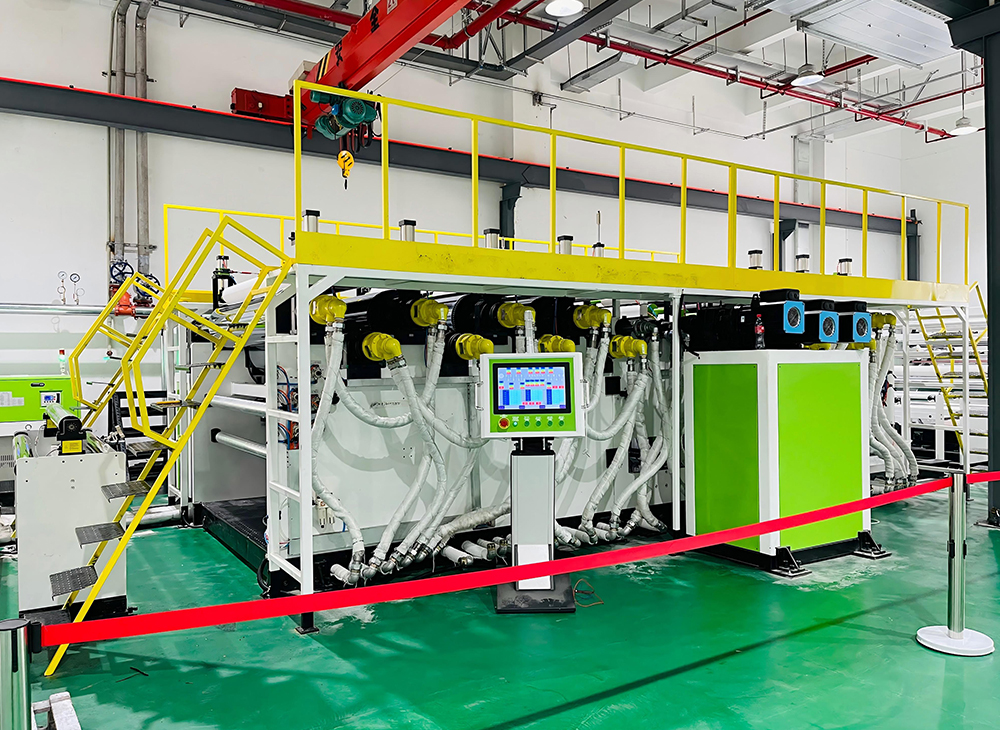

设备照片 薄膜纵向拉伸实验线
